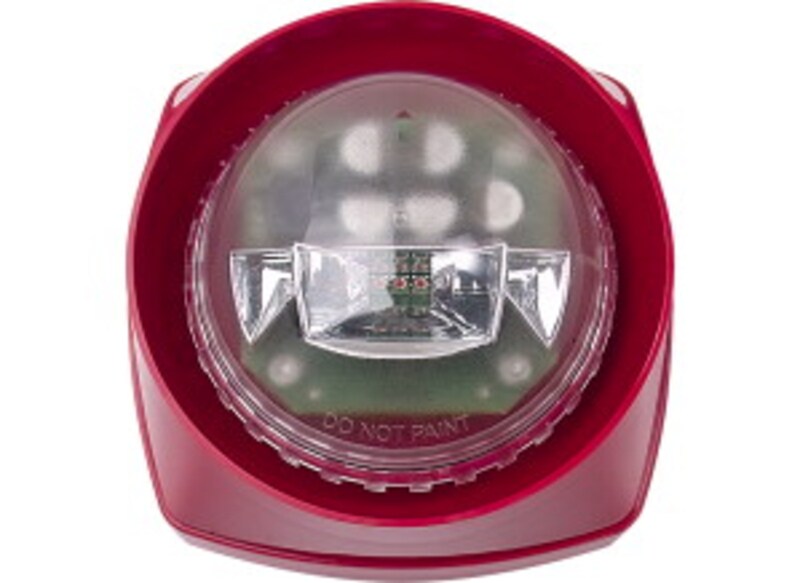

Optické signalizační zařízení IQ8Alarm EN 54-23 kat. W, červené, červený záblesk

807214RR

Certifikace VdS: G 215019

Adresovatelné, kompletně sběrnicově napájené a proti zkratu/rozpojení odolné vizuální výstražné zařízení v souladu s normou EN 54-23, s červeným světelným zábleskem, pro optickou signalizaci poplachu.
Optické signalizační zařízení je vhodné pro čtvercové signální rozsahy W-2,4-5,0 až W-3,6-8.
Rozsah optického signálu je nastavitelný v 6 velikostech prostřednictvím TOOLS 8000.
Signalizační zařízení s plochou paticí, vhodné pro montáž na stěnu.
Volitelně lze nainstalovat IP podstavec č. 806202 s bočním kabelovým vstupem a ochranou proti povětrnostním vlivům.

  • Signalizační zařízení plně napájené přes sběrnici
  • Podporuje funkci esserbus® - Plus
  • Až 32 signalizačních zařízení na sběrnici esserbus®-Plus
  • Každé signalizační zařízení má vestavěný oddělovač
  • Splňuje EN 54-23
  • Kategorie W
  • Synchronizace záblesků
  • Šířka prostoru až 5 m
Doplňující informace
Náhrada za 807214

Technické údaje:


Klidový proud při 19 V DC
cca. 55 μA
Klidový proud pro výpočet akumulátoru
cca. 300 μA @ 42 V
Teplota okolního prostředí
-20 °C ... 70 °C
Teplota pro skladování
-25 °C ... 75 °C
Stupeň Krytí
IP 43*2
IP 56 s IP paticí č. 806202*3
Skříň / kryt
Polycarbonate plastic
Vlhkost vzduchu
< 95 % (bez kondenzace)
Barva

červená, obdobná RAL 3020
Kalota: průsvitná / částečně matná

Hmotnost
cca. 300 g (s paticí)
Provozní napětí
14 ... 42 V DC (napájeno z kruhového vedení)
Rozměry
Ø: 112 mm V: 78 mm
Ø: 112 mm V: 93 mm (s IP paticí)
prohlášení o vlastnostech (DoP)
DoP-21429150413

Maják:

Koeficient opt. zatížení
3 *1 ... 7,9
Frekvence záblesků cca. 0.5 Hz *1 /1 Hz
Barva záblesku
červená
Intenzita světla
cca. 6,6 cd eff. *1 / max. 17 cd eff. @ W-3,6-8

Rozsah signálu
W-2,4-5 / 60 m³ *1 (tovární nastavení) … W-3,6-8 / 230 m³
Montáž
na stěnu
Specifikace
EN 54-23: 2010 / -17: 2005

*1 Tovární nastavení, konfigurace pomocí programovacího nástroje TOOLS 8000.
*2 IP 21C podle EN 54-3 / -23
*3 Patici nepoužívejte pro akustickou sirénu podle EN 54-3.
