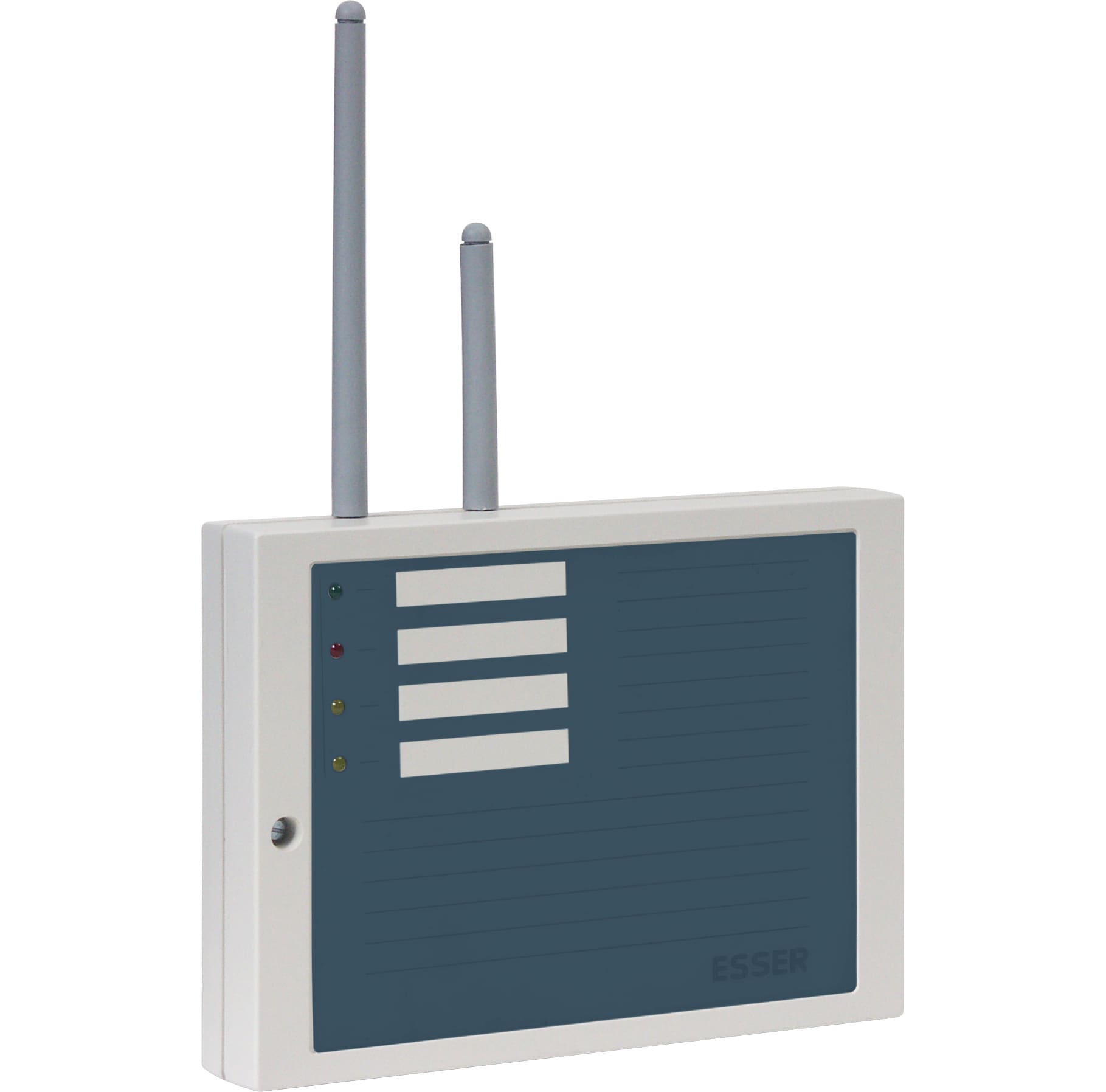

IQ8Wireless bezdrátový koppler

805595.10

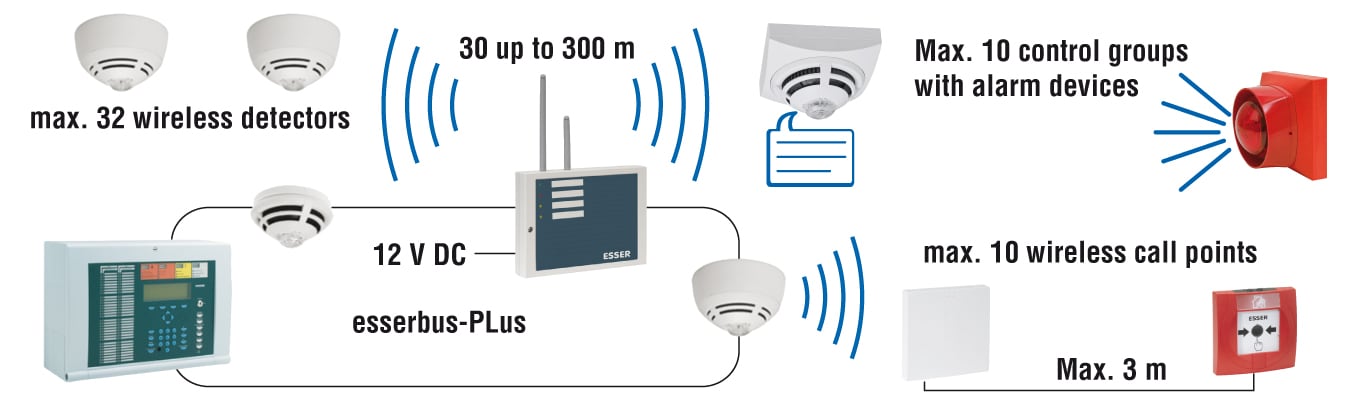

Certifikace VdS, G 205113 Rádiový koppler je konstruován k montáži na stěnu. Pomocí rádiové komunikace umožňuje připojení až 32 účastníků. Rádiový koppler integruje do ústředny IQ8Control prostřednictvím rádiové patice nebo univerzálního bezdrátového interface automatického hlásiče, automatické hlásiče s integrovanými signaliza􀃾ními zařízeními nebo signalizační zařízení IQ8ALARM. Koppler je připojen přímo na sběrnici esserbus®. Jednotlivé prvky se tím stanou účastníky kruhové sběrnice s individuální adresací vstupů i výstupů. Na jedné kruhové sběrnici lze provozovat až 10 rádiových kopplerů. Rádiový koppler může být připojen na kruhovou sběrnici i na konvenční vstup ústředny anebo může být provozován jako samostatný nezávislý přístroj. Pro tento účel má k dispozici bezpotenciálové výstupy sumární poruchy a sumárního hlášení požáru. U ústředen EPS 8000C/M, 8008, 8007 musí být rádiový koppler připojen pomocí relé do vstupu například pomocí koppleru 4 vstupy / 2výstupy.

  • Komunikace až s 32 bezdrátovými účastníky.
  • Komunikace až s 10 účastníky rádiového přenosu.
  • Všichni bezdrátový účastníci rádiového přenosu jsou integrováni na sběrnici esserbus® jako prvky s invdividuální adresací.
  • Účastníci rádiového přenosu mohou být přiřazeni až ke 32 skupinám hlásičů.
  • Přenos poplachu a poruchy dle EN 54-2.
  • Je možné připojení na sběrnici esserbus® / esserbus®-PLus i na konvenční vstupy například koplerů 4 vstupy / 2 výstupy.
  • Je možný autonomní nezávislý provoz.
  • Bezpotenciálové výstupy pro sumární poruchu a sumární hlášení požáru.

    Doplňujíci informace:


Externí napájení bezdrátového koppleru musí být realizováno přímo z ústředny hlášení požáru nebo externího napájecího zdroje certifikovaného dle EN 54-4.
Pro zajištění dodávky napájení je potřeba instalovat vlastní a samostatné jištěné napájecí vedení. Externí napájecí napětí je kontrolováno bezdrátovým kopplerem.
Pokud je bezdrátový koppler připojen jako účastník analogového kruhového vedení systému hlášení požáru IQ8Control, přenáší se porucha pomocí tohoto vedení do ústředny hlášení požáru a tam se zobrazí.
Proud při poplachu 12 V DCcca. 18 mA
Poplachový proud při 24 V DCcca. 10 mA
Provozní teplota-5 °C ... 55 °C
Provozní napětí9 ... 30 V DC
CE certifikát0786-CPD-20621
12 ... 24 V DC
Barvabílá, podobná RAL 9010
Frekvenční pásmo 116 kanálů na 433 MHz
Frekvenční pásmo 27 kanálů na 868 MHz
Skříň / Krytplast ASA + PC
Hmotnostcca. 250
Hmotnostcca. 250 g
Zatížení kontaktu relé30 V DC / 1A
Teplota skladování -10 °C ... 60 °C
Dosah venkumax. 300
Dosah uvnitřmax. 30
Vlhkost vzduchu< 95 % 2. (bez orosení)
Klidový proud při 12 V DCcca.17 mA
Klidový proud při 24 V DCcca.9 mA
Stupeň krytíIP 42
SpecifikaceEN 54-17:2005/-18:2005/-25:2008
Přenosová rychlost19,2 Kbit/s
F
VdS-č.G 205113

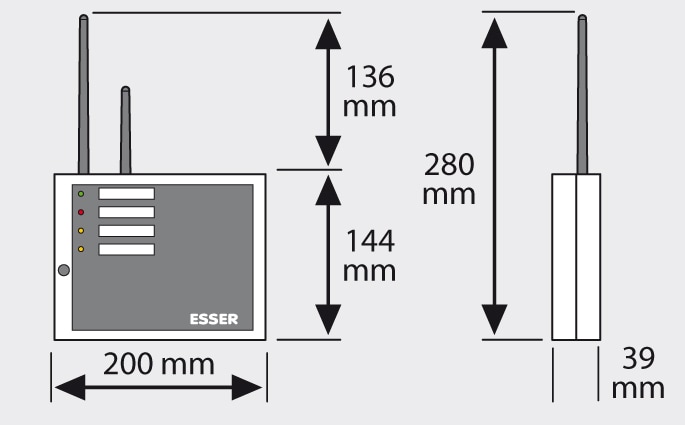

RozměrŠ: 200 mm V: 280 mm H: 39 mm
