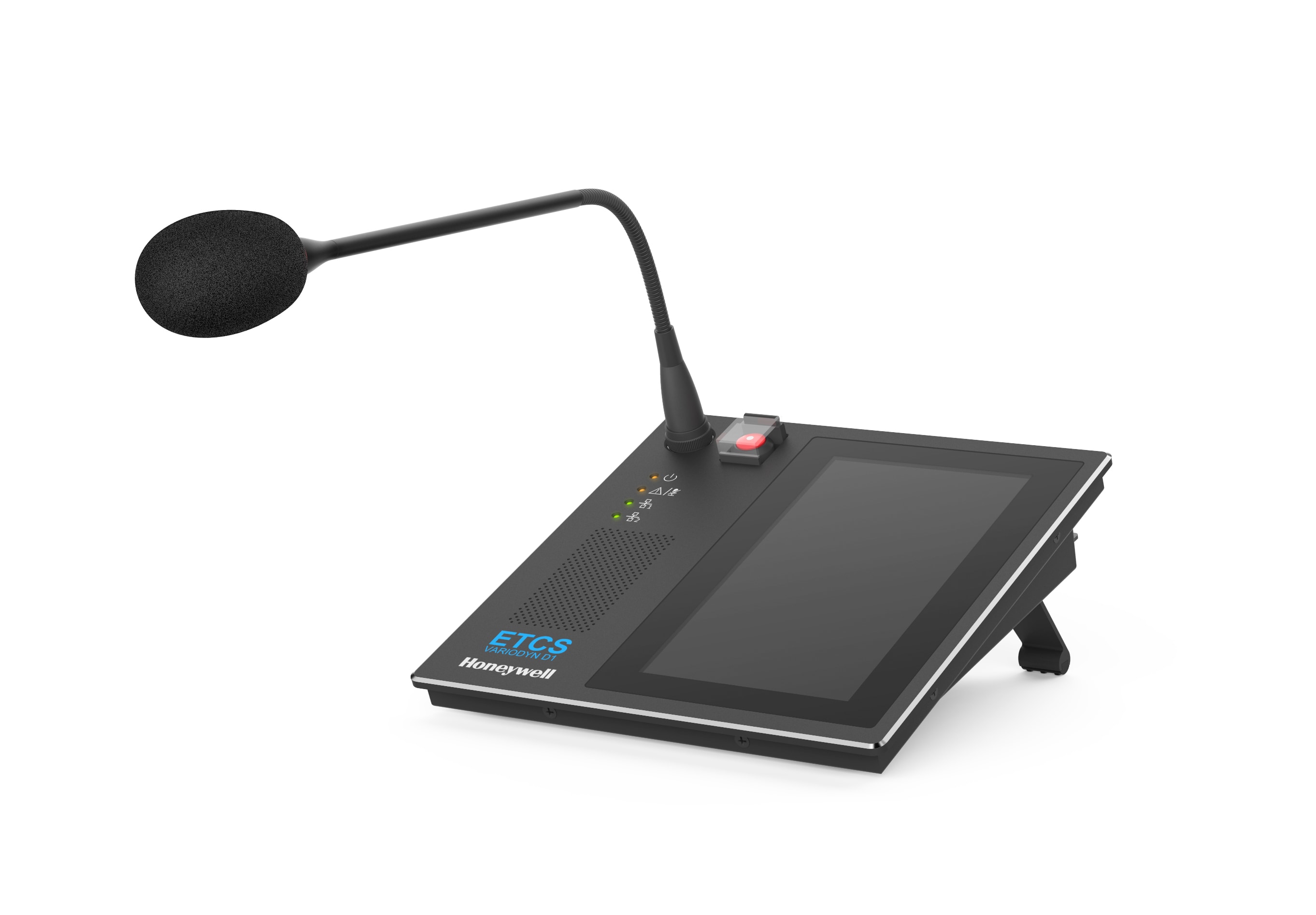

Ethernetová dotyková stanice hlasatele (ETCS)

583527

Komponent certifikátu EN 54-16

Stanice hlasatele ETCS obsahuje 7 palcovou, dotykovou obrazovku s komfortním uživatelským rozhraním. Čtyři dvoubarevné LED slouží pro informaci o poruchových stavech mikrofonu, systému a připojení obou záložních konektorů. Červené tlačítko s krytem lze použít pro vyhlašování poplachu. Mikrofon na husím krku je vyměnitelný a je monitorovaný prostřednictvím ETCS. Integrovaný reproduktor lze použít pro poslech místních zvukových souborů a komunikaci mezi propojenými stanicemi hlasatele v systému.

Stanice hlasatele ETCS podporuje redundantní kabelové připojení k ethernetové síti. Napájení je možné pomocí ethernetového switche s PoE přímo ze síťového kabelu, případně prostřednictvím volitelného adaptéru. Přímo do stanice hlasatele ETCS je možné vložit USB flash disk se zvukovými soubory. Součástí stanice ETCS jsou také audio vstupy a výstupy pro připojení externích zařízení, například CD přehrávačů. Pokud je do systému nutné zařadit více tlačítek a/nebo indikátorů LED, umožňuje stanice hlasatele připojení až tří digitálních tlačítkových modulů (DKM plus, 583526).

ETCS umožňuje stálé monitorování mikrofonu a připojených audio kabelů. Monitorování a nastavení je možné také po síti. Uživatelské rozhraní je k dispozici v několika jazycích, mezi kterými lze přepínat bez nutnosti zařízení restartovat. Umožňuje také rychlé opakování posledního hlášení. Systém nabízí tři stupně uživatelských oprávnění s nastavitelným rozvržením a nabídkou ovládacích prvků. Integrované úložiště poskytuje prostor pro až 27 hodin hlasového nebo zvukového záznamu. Pro indikaci aktivního hlášení nebo systémové chyby jsou určeny dvě stavové ikony. Na libovolné stránce uživatelského rozhraní lze vyvolat seznam aktivních hlášení, systémových chyb a posledních hlášení.

Stanice hlasatele ETCS umožňuje zahájit manuální, přednastavená a plánovaná hlášení přímo z domovské obrazovky. U manuálních hlášení lze po nastavení cílových zón a/nebo skupin vybrat až pět různých audio zdrojů – soubory uložené na USB flash disku, soubory v integrovaném úložišti, nahrané zvukové soubory, soubory v síti nebo živá hlášení. Při vyhlášení přednastaveného hlášení dojde k přehrání předem zaznamenané zprávy do cílových zón/skupin, dopředu vybraných pomocí konfiguračního nástroje. Během hlášení lze regulovat jeho hlasitost. Plánovaná hlášení budou vyhlášena v nastaveném čase a s příslušnými parametry.



  • 7“ dotyková obrazovka s komfortním uživatelským rozhraním
  • Čtyři dvoubarevné LED pro indikaci stavu
  • Červené tlačítko s krytem pro vyhlašování poplachu
  • Vyměnitelný elektretový mikrofon na husím krku s úzkou směrovou charakteristikou
  • Integrovaný reproduktor pro poslech místních zvukových souborů a komunikaci mezi propojenými stanicemi hlasatele (z řad ETCS a DCS)
  • Spolehlivá ochrana před selháním díky redundatnímu připojení
  • Připojení prostřednictvím ethernetu
  • Napájení pomocí ethernetového switche (PoE) nebo přídavného adaptéru
  • Možnost přehrávání zvukových souborů přímo z USB flash disku
  • Přídavné audio vstupy/výstupy pro externí zařízení
  • Možnost připojení až tří tlačítkových modulů DKM Plus s 18 tlačítky a 18 indikátory LED
  • Stálé monitorování mikrofonu a připojených audio kabelů
  • Vzdálené monitorování a nastavení po síti
  • Vícejazyčné uživatelské rozhraní
  • Tři stupně uživatelských oprávnění s nastavitelným rozvržením a nabídkou ovládacích prvků
  • Vnitřní paměť postačující na 27 hodin záznamu
  • Na libovolné stránce uživatelského rozhraní lze vyvolat seznam aktivních hlášení, systémových chyb a posledních hlášení
  • Možnost zahájení manuálních, přednastavených a plánovaných hlášení přímo z domovské obrazovky
  • Regulace hlasitosti hlášení v jeho průběhu

Informace o balení
Součástí balení je síťový kabel CAT5 s délkou 3 metry.

Audio výstup:
Jmenovitá úroveň 0 dBu +/- 0.5dBu
Přenosový rozsah 0 ... 20000 Hz
Audio vstup:

Jmenovitá úroveň
0 dBu
Základní technické údaje:

Mikrofon
Elektretový, s úzkou směrovou charakteristikou
Délka husího krku
400 mm
Reproduktor
2 W
Vzorkovací frekvence 48 kHz
Odběr proudu max. 6 W
Okolní teplota

-5 °C … +45 °C

Vzdušná vlhkost 15 % … 95 % rel. vlhkosti (bez kondenzace)
Barva černá, obdobná jako RAL 9005
Hmotnost cca.1.65 kg
Rozměry (Š × V × H)
200 x 49,4 x 200 mm
Prohlášení o vlastnostech DoP-00405140414
