Nouzový napájecí zdroj INTEVIO

581726

EN 60950-1 + A1 class I
EN 55022 level B
EN 50130-4 + A1
EN 54-4 + A1 + A2, EN 12101-10 class 1, ISO 7240-4

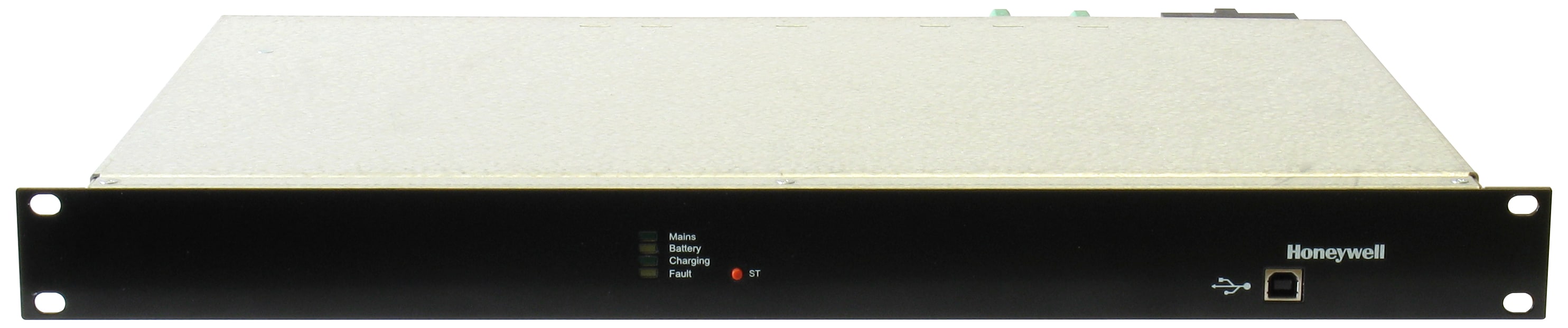

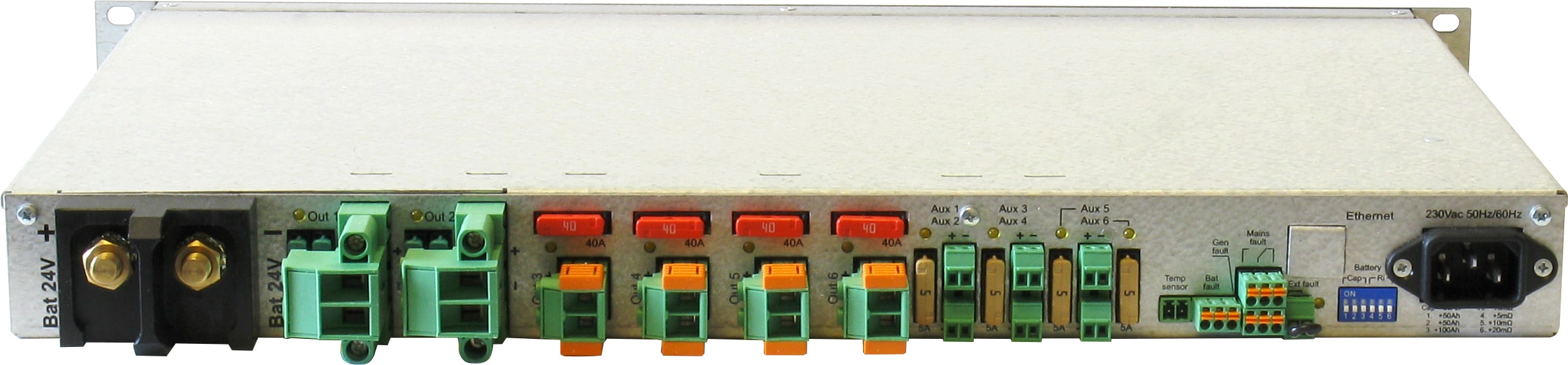

Nouzový napájecí zdroj se chová jako dobíječ akumulátorů a řídicí zařízení pro externí záložní akumulátory 24 V DC v souladu se standardy EN 54-4+A1+A2. Součástí čelního panelu jsou indikátory LED, řídicí tlačítko a USB konektor umožňující řízení a testování provozních parametrů napájecího zdroje. Veškeré konektory se nachází na zadní straně zařízení a podporují dvě různé konfigurace: všech 6 výstupů může poskytovat stejný proud, případně lze u 2 z nich aktivovat zvýšenou proudovou kapacitu.

EN 60950-1 + A1 class I
EN 55022 level B
EN 50130-4 + A1
EN 54-4 + A1 + A2, EN 12101-10 class 1, ISO 7240-4


The Emegency Power Supply acts as a battery charger and control device for 24V DC external back up batteries in accordance with EN 54-4+A1+A2 standards. The front panel includes LED indicators, control push button and USB socket, allowing control and test of power supply operating parameters. All connections are located at the rear of the unit, which has two confi guration options: all 6 outputs providing the same current or 2 of the 6 with increased current-carrying capacity.

  • Výkonné záložní napájení pro 19“ skříň
  • Vysoký výstupní proud, až 200 A @ 24 VDC
  • Správa jediného akumulátorového okruhu
  • Max. kapacita akumulátorů 270 Ah
  • Testy odporu bateriových okruhů
  • Vyvažování napětí baterií zapojených v sérii
  • Teplotní kompenzace při nabíjení a plovoucím napětí
  • Pokročilá diagnostika a indikátory stavu
  • Integrovaný distribuční panel stejnosměrného proudu a nízkonapěťové odpojovací zařízení (LVDD)
  • Možnost spustit systém pouze s napájením z baterie bez hlavního zdroje napájení – tzv. studený start
  • Vestavěný měřič odporu akumulátorového okruhu
  • Vizuální indikátor nabíjení akumulátorů
  • Možnost provozu v plovoucím režimu nebo s přerušovaným nabíjením akumulátoru
  • Jednofázové napájení s PFC
  • Řízení mikroprocesorem
  • Digitální komunikace prostřednictvím konektoru USB
  • Provoz s různými typy kyselinových akumulátorů
Síťové napájení 230 V, 50/60 Hz, max 2.7 A, PF 0.94

Dostupný proud přídavných výstupů při úrovni síťového napájení Imax a*1)

16 A max
Celkový proud akumulátorů ze všech výstupů při nedostupnosti síťového napájení 200 A max
Maximální kapacita externích akumulátorů *1) 270 Ah
Provozní teplota / metoda chlazení -5°C ... 45°C / udržováno větráky
Rozměry V: 43 mm (1U) Š: 483 mm (19″) H: 330 mm
Hmotnost 4.9 kg
Stupeň krytí IP20*4
  • 24V DC Napájecí adaptér (volitelný) RK-MADP
  • Rozšiřující klávesnice HMC-K4
  • Rozšiřující klávesnice HMC-K8
  • 581730 Akumulátor 12V / 105 Ah
  • 581731 Akumulátor 12V / 150 Ah
  • 581732 Akumulátor 12V / 65 Ah
  • 581733 Akumulátor 12V / 210 Ah
  • 583496 Koncový člen reproduktorové linky
